	Информация о товарной позиции

Наименование:	Система оперативного контроля качества электроаппаратного цеха
Обозначение:	(ОКО-АЦ) ОХ 421457.002
Код ОКП:	318590
Количество:	по требованию
Цена:	Договорная в том числе НДС     Сделать заказ

«ОКО-АЦ» используется в цехах по ремонту и испытаниям электрооборудования тягового подвижного состава.

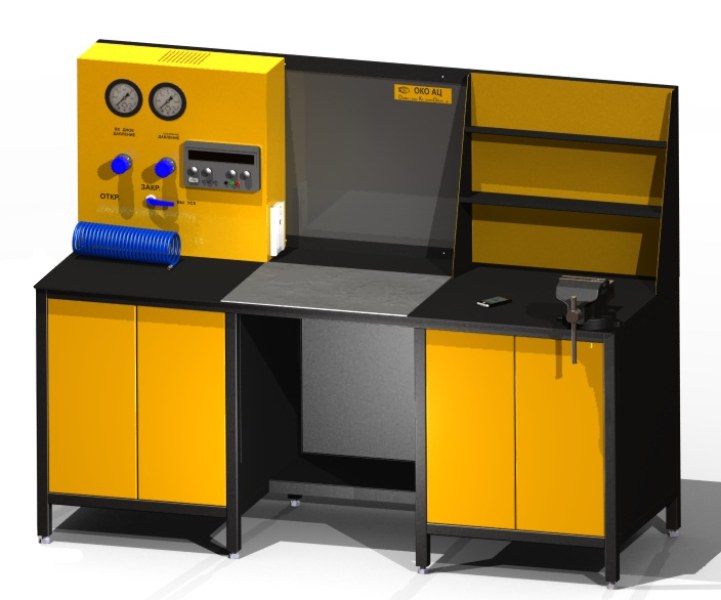

Система оперативного контроля качества электроаппаратного цеха (ОКО-АЦ) ОХ 421457.002
ОПИСАНИЕ
«ОКО-АЦ» - является оперативно-контрольной системой качества нового поколения, предназначенная для диагностики состояния и контроля технических характеристик различных электрических аппаратов, посредством электронного сбора действительной информации о параметрах того или иного узла. «ОКО-АЦ» используется в цехах по ремонту и испытаниям электрооборудования тягового подвижного состава. Определение геометрических параметров В основу измерения геометрических параметров пневматического контактора положен метод PrapidSizer. Для этого измеряемый аппарат фиксируется на специальном поворотном столе с шагом поворота 90◦. Жесткость фиксации обусловлена необходимостью позиционирования измеряемого аппарата в определенном месте с заданным расстоянием удаления от высокочувствительной фото камеры (вмонтированную в переднюю панель СРМ). Это необходимо для получения всестороннего изображения и регистрации геометрических параметров. Имея расстояние до измеряемого аппарата и калиброванную матрицу с известным значением разрешения, можно с достаточно большой точностью (+/- 0,5 мм) определять геометрические параметры аппаратов. Такие как: Толщина главного неподвижного контакта, мм Толщина главного подвижного контакта, мм Раствор главных контактов, мм Поперечное смещение главных контактов, мм Провал главных контактов, мм Управление процессом регистрации геометрических параметров изображения осуществляется при помощи терминала по беспроводному каналу передачи данных WiFi. Полученные данные автоматически передаются в базу данных. Определение электрических параметров Для регистрации электрических параметров применяется измерительные приборы FLUKE, снабженные беспроводным каналом передачи данных. Это позволяет дублировать данные измерения на экране терминала. Данный метод позволяет контролировать следующие параметры: Минимальное напряжение включения, В Сопротивление включающей катушки и изоляции, Ом Переходное сопротивление контактов, Ом По завершению регистрации всех измерений, данные автоматически передаются в базу данных. Линия касания силовых контактов Процесс измерения пятна контакта происходит при помощи дополнительного устройства входящего в комплект поставки СРМ. Устройство помещается между контактами и позволяет определить площадь примыкания главных контактов при их замыкании. Метод основан на изменении сопротивления регистрационной пластины. Динамические параметры Давление нажатия контактов определяются и регистрируются при помощи дополнительного устройства – Модуль измерения усилий, входящего в комплект поставки СРМ. Основанный на тензо - рычажном способе измерения .
ДОПОЛНИТЕЛЬНЫЕ СВЕДЕНИЯ
Максимальный срок изготовления составляет не более 3 месяцев. Срок гарантии 1 год. Рекомендуемый срок периодической аттестации в процессе эксплуатации составляет 2 года.
