Система «ОКО-Е», децимальный номер ОХ411711.001
Назначение:
Система ОКО-Е (далее система) предназначена проверки секвенции силовых и низковольтных цепей локомотивов, электрических параметров машин и аппаратов. Встроенная база данных позволяет произвести идентификацию исполнителя, качественную оценку процесса диагностики и автоматическую загрузку данных по беспроводной связи на сервер рабочего места мастера для формирования электронного паспорта локомотива. Возможно применение как в составе диагностических комплексов ОКО различных конфигурации, так и отдельной системой.
Описание:
Система состоит из измерительного модуля и переносного терминала оператора. Измерительный модуль посредством щупов подключается к измерительной цепи, при помощи переключателя выбирается параметры измерений, а управление производится исполнителем при помощи терминала посредством беспроводной связи. В процессе диагностики, исполнитель находится за органами управления (контроллер машиниста), Выбирая необходимую позицию из списка на терминале, оператор устанавливает рукоятку контроллера в соответствующее положение и нажатием кнопки на экране терминала дает команду на сохранение измеренных данных, соответствующей позиции . Данные диагностики, полученные с измерительного модуля сохраняются в памяти терминала оператора согласно выбранным позициям. По результатам измерений автоматически строится график отображаемый на дисплее, который сравнивается с эталонным, для электрической цепи данного типа, загруженного в прибор.
Система применяется для контроля следующих параметров:
1. Проверка секвенции электрических цепей:
- силовых;
- управления;
2. Измерение переходных сопротивлений коммутационных аппаратов;
3. Измерение сопротивлений дугогасительный катушек;
Технические характеристики:

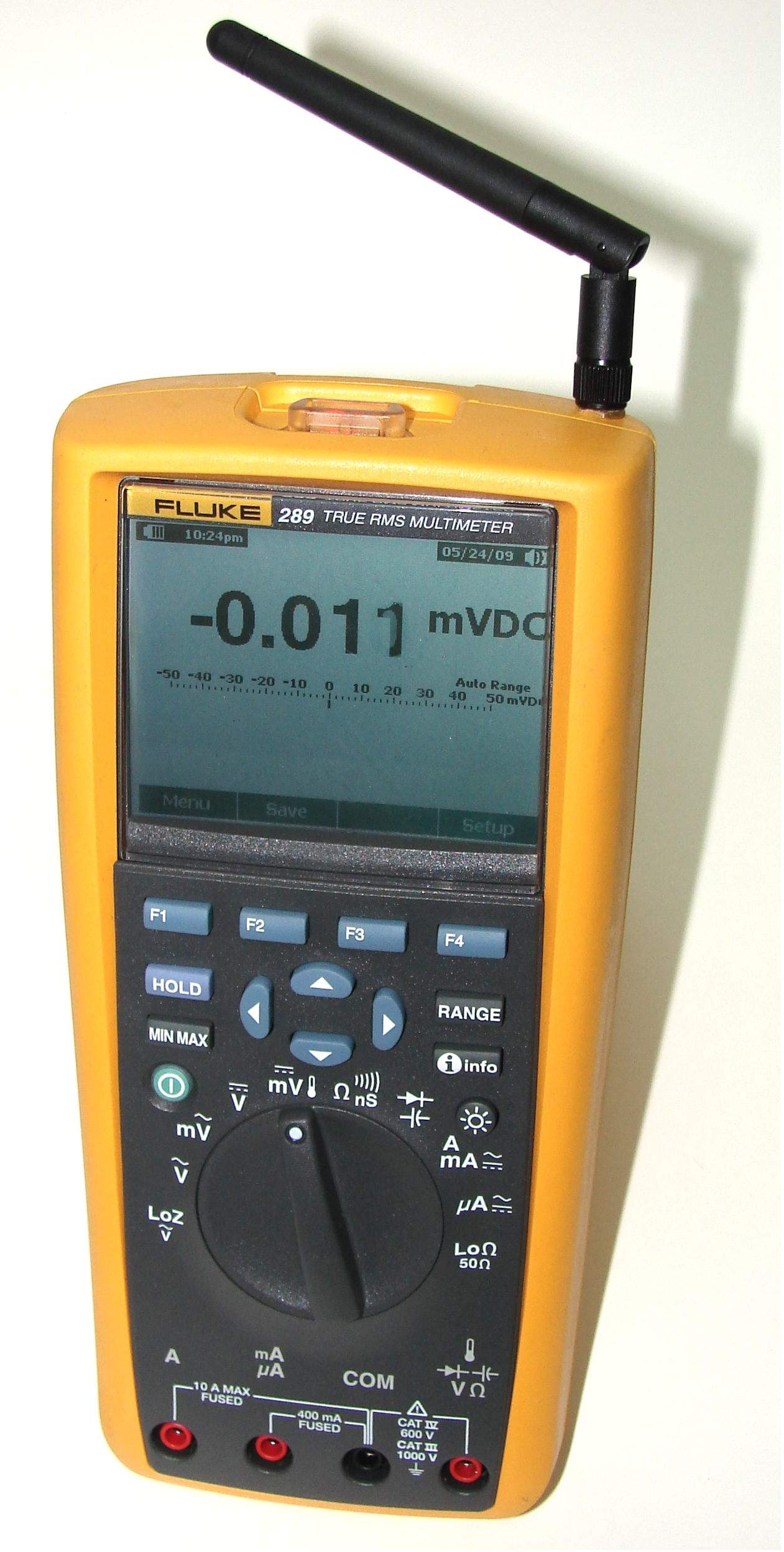

Измерительный модуль:
- питание – автономное, от сменных аккумуляторов;
- длина х ширина х высота не более: 260х105х65 мм;
- масса – не более 1.0 кг;
Переносной терминал оператора:
- питание – автономное, от встроенной АБ;
- длина х ширина х высота не более: 175х80х30 мм;
- масса - 0.25 кг
Измеряемые параметры:
Состав:
- переносной терминал оператора,
- переносной измерительный модуль;
- комплект сменных аккумуляторов измерительного модуля;
- блок питания для зарядки переносного терминала оператора;
- зарядное устройство для сменных аккумуляторов;
- * точка доступа беспроводной связи D-Link;
- * рабочее место мастера – персональный компьютер со специализированным ПО.
*- в зависимости от конфигурации комплекса
Максимальный срок изготовления составляет не более 3 месяцев.
Срок гарантии 1 год. Рекомендуемый срок периодической аттестации в процессе эксплуатации составляет 2 года.
